Bereich 3 Planbalken

Es werden unterschiedliche Farben und Darstellungen verwendet, um die Planbalken kenntlich zu machen.

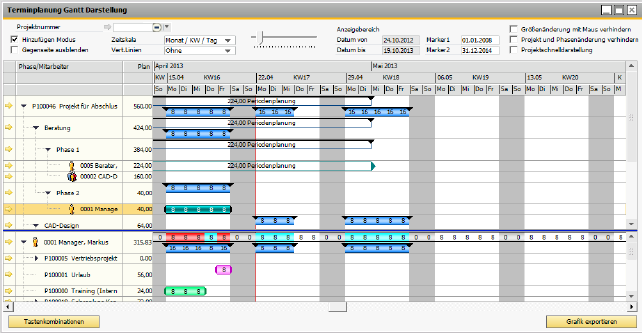

Abbildung 07001: Planbalken der Projektplanung

Planbalken

Tagesplanung


Der Tagesplanbalken zeigt an jedem Tag die Planmenge in Stunden an. Hier in Summe 40 Stunden.

Periodenplanung


Eine Periodenplanung kann naturgemäß nicht an einem Tag angezeigt werden. Die Periodenplanung wird als leerer Balken über die gesamte Periode (vom 1. bis zum letzten des Monats) angezeigt. Die Zahl beschreibt die Menge in Stunden.

Projekt/Phasen Summe


Die schwarze Linie über einem Balken verdeutlicht eine aggregierende Summe zum Beispiel aller Planungen auf einer Phase.

Mitarbeiter/Projekt Summe




Im unteren Bereich wird die Summe der Planungen innerhalb eines Projektes rötlich angezeigt, da es sich nur um die Summe des einen Mitarbeiters handelt.

Kalenderbalken

Im unteren Bereich wird für jede Ressource ein Kalenderbalken angezeigt.


Abbildung 07002: Ressourcenkalender im Bereich 5 mit dem Kalenderbalken in der ersten Zeile

Sollarbeitszeit

Der Ressourcenkalender zeigt die Sollarbeitszeit in der ersten Zeile an.

Farbe

Die Farbe entspricht den Farben im Mitarbeiter-Planungskalender:

Hinweis: Die Farben können in den Grundlageneinstellungen eingestellt werden. Siehe Grundlagen Farben (& S. 3-18)

Ressourcensumme

In der zweiten Zeile zu einer Ressource steht die Summe aller Planbalken dieser Ressource.
